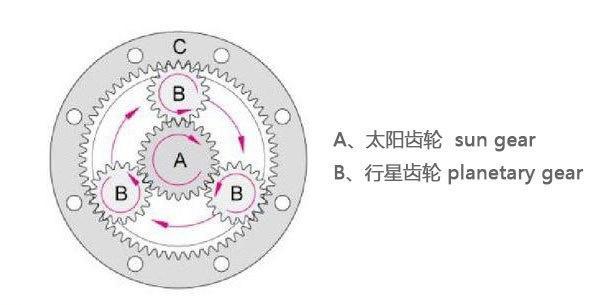

行星減速機的傳動結構為目前齒輪減速機效率最高的組合，行星減速機基本傳動結構如下：

A、太陽齒輪 sun gear

B、行星齒輪（組合于行星架） planetary gear

C、內齒輪環 internal gearring

C、連接齒輪 using connected section`gear

E、行星架 planetary carrier

F、出力軸 output shaft

驅動源以直結或連接方式啟動太陽齒輪，太陽齒輪將組合于行星架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動繞行轉動，行星架連結出力軸輸出達到減速目的。更高減速比則借由多組階段齒輪與行星齒輪倍增累計而成。

行星減速機由一個內齒環(A)緊密結合于齒箱殼體上，環齒中心有一個自外部動力所驅動之太陽齒輪(B)介于兩者之間有一組由三顆齒輪等分組合于托盤上之行星齒輪組(C)該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游于期間；當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，行星之旋轉帶動連結于托盤之出力軸輸出動力。
